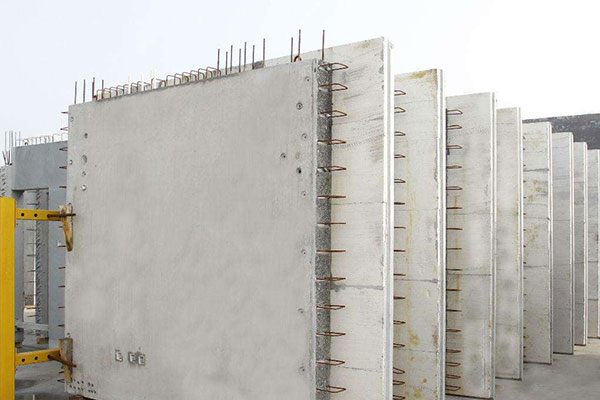

预制构件 -- 外墙板生产工艺

2019-10-22   阅读:26021

    一、清理模台
    1 人工将凝固在模台上的大块混凝土进行松动清理;
    2 模台清理机挡板挡住大块的混凝土残渣,旋转滚刷对模台表面进行精细清理;
    3 除尘器对清理过程中产生的扬尘进行清理;
    4 清理下来的混凝土残渣通过清理机底部的废料箱收集;
    5 模具需要人工进行清理。



    二、划线
    1 将预制构件CAD图纸传送到划线机的主电脑上;
    2 确定基准点后,划线机自动按图纸在模台上划出模具组装边线(模具在模台上组装的位置、向)及预埋件安装位置;
    3 在编程时对布局进行优化,在同一模台上同时生产多个预制构件,提高模台使用效率。
    三、喷脱模剂
    1 喷涂机对模台表面进行脱模剂喷洒;
    2 刮平器对模台表面喷洒的脱模剂进行扫抹,保证脱模剂的均匀性和厚度;
    3 如喷涂机喷涂的脱模剂不均匀,需要进行人工二次涂刷;
    4 如无特殊要求,可采用水性脱模剂。



    四、组模、组钢筋笼
    1 吊车将模具连同绑扎好的钢筋骨架吊运至组模工位,以划线位置为基准控制线进行安装;(注意方向、位置)
    2 模具、钢筋骨架对照划线位置微调整,控制模具组装尺寸精度;
    3 模具与模台紧固,下边模和模台间用螺栓连接固定,上边模用花篮螺栓连接固定;
    4 左右侧模和窗口模具采用磁盒固定,确保磁盒使用数量满足固定强度要求。
    五、埋件安装
    1 提前做好预埋件安装前的准备工作;
    2 将灌浆软管一端安装固定在套筒上;另一端利用磁性底座(或者工装)完成套筒软管安装固定在底模上,确保整齐度;
    3 采用反打工艺时,利用简易工装连同预埋件(斜支撑预埋螺母、现浇混凝土模板预埋螺母)安装在模具内,确保埋件位置准确;
    4 正打工艺,利用磁性底座将预埋件与模台固定,并安装锚筋,完成后拆除简易工装;
    5 按照图纸安装电气埋件(线盒、线管)、安装窗口防腐木方,保证安装精度和强度。
